CONFIGURACIÓN DE CABLE UTP CON CONECTOR RJ45

• INDICE
• OBJETIVO
• INTRODUCCIÓN
• HERRAMIENTAS Y EQUIPO UTILIZADO
• CONFIGURACION DE CABLES DE ACUERDO A LAS NORMAS CORRESPONDIENTES.
• DESARROLLO DE LA PRÁCTICA
• CONCLUSION
• COMENTARIOS
• REFERENCIAS INFORMÁTICAS

OBJETIVO

Que el alumno configure el cableado estructurado de red. Configurar el cable UTP con conector RJ45.

INTRODUCCIÓN

RJ-45 (registered jack 45) es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.

Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines o wiring pinout.

Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232

El cable directo de red sirve para conectar dispositivos desiguales, como un computador con un hub o switch. En este caso ambos extremos del cable deben tener la misma distribución. No existe diferencia alguna en la conectividad entre la distribución 568B y la distribución 568A siempre y cuando en ambos extremos se use la misma, en caso contrario hablamos de un cable cruzado.

Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicación full duplex. El término se refiere - comúnmente - al cable cruzado de Ethernet, pero otros cables pueden seguir el mismo principio. También permite transmisión confiable vía una conexión ethernet.

HERRAMIENTAS Y EQUIPO UTILIZADO

• 4 CONECTORES RJ45
• 2 METROS DE CABLE UTP CATEGORIA 5E
• PINZAS PONCHADORAS
• TIJERAS O PINZAS PARA CORTAR CABLES

CONFIGURACIÓN DE CABLES

DESARROLLO DE LA PRÁCTICA



 1. Tomar un metro de cable, del cual cortaremos de cada uno de sus extremos un trozo del material aislante, de la medida que los cables entren en el conector.

    2. Destrenzar los cables y ordenarlos de acuerdo a la configuración correspondiente, primero, para el cable directo utilizamos la norma B en ambos extremos.

3. Cortar los cables para emparejarlos con las tijeras o las pinzas de cortar, de manera que entren de la manera correcta en el conector.

       4. Meter los cables al conector.

5. Una vez que nos hemos asegurado de que los cables están en el lugar corrector y que el aislante haya quedado en el seguro, tomamos las pinzas de ponchar y ponchamos nuestro cable.

6.  Como último paso comprobamos con el tester que nuestro cable haya quedado bien.

Repetimos el mismo procedimiento con los dos extremos.

Para realizar el cable cruzado repetimos los mismos pasos que en el cable anterior, pero un extremo queda con la configuración A, mientras que el otro extremo queda con la configuración B.

CONCLUSIÓN

En configuración de cables es de suma importancia tenerlos bien ordenados, porque con algún cable que se mueva de su lugar tendremos que empezar de nuevo, por lo que hay que hacer con mucho cuidado cada uno de los pasos para que así no arruinemos el proceso que ya llevamos.

COMENTARIOS

Esta práctica me sirvió de mucho, ya que aprendí a configurar correctamente un cable; hacer el primer extremo del primer cable fue algo tedioso porque era la primera vez que lo hacía, sin embrago para el segundo conector fue mucho más fácil y rápido. Aunque no quedó correcta la configuración del primer cable en el primer intento, pude ver cuál era el error, así que observé muy bien para no cometer ese error en los demás procedimientos.

REFERENCIAS INFORMÁTICAS

https://sites.google.com/site/portafoliobeatrizelizabeth/unidad-tres-1/configuracion-de-cable-utp

MANUAL DE PRÁCTICAS DE INSTALA Y MANTIENE REDES LAN.

MEDIOS DE TRANSMISIÓN GUIADOS

CLASIFICACIÓN DE REDES

POR ALCANCE:

•          Red de área personal (PAN).- Wireless Personal Area Networks, Red Inalámbrica de Área Personal o Red de área personal o Personal area network es una red de computadoras para la comunicación entre distintos dispositivos (tanto computadoras, puntos de acceso a internet, teléfonos celulares, PDA, dispositivos de audio, impresoras) cercanos al punto de acceso. Estas redes normalmente son de unos pocos metros y para uso personal, así como fuera de ella.
•          Red de área local (LAN).- Una red de área local, red local o LAN (del inglés local area network) es la interconexión de varias computadoras y periféricos. Su extensión está limitada físicamente a un edificio o a un entorno de 200 metros, o con repetidores podría llegar a la distancia de un campo de 1 kilómetro. Su aplicación más extendida es la interconexión de computadoras personales y estaciones de trabajo en oficinas, fábricas, etc.
•         Red de área metropolitana (MAN).- El concepto de red de área metropolitana representa una evolución del concepto de red de área local a un ámbito más amplio, cubriendo áreas mayores que en algunos casos no se limitan a un entorno metropolitano sino que pueden llegar a una cobertura regional e incluso nacional mediante la interconexión de diferentes redes de área metropolitana. Este tipo de redes es una versión más grande que la LAN y que normalmente se basa en una tecnología similar a esta. Las redes Man también se aplican en las organizaciones, en grupos de oficinas corporativas cercanas a una ciudad, estas no contiene elementos de conmutación, los cuales desvían los paquetes por una de varias líneas de salida potenciales. Estas redes pueden ser públicas o privadas. Las redes de área metropolitana, comprenden una ubicación geográfica determinada "ciudad, municipio", y su distancia de cobertura es mayor de 4 km . Son redes con dos buses unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferencia de datos.
•          Red de área amplia (WAN).- Un área amplia o WAN (Wide Area Network) se extiende sobre un área geográfica extensa, a veces un país o un continente, y su función fundamental está orientada a la interconexión de redes o equipos terminales que se encuentran ubicados a grandes distancias entre sí. Para ello cuentan con una infraestructura basada en poderosos nodos de conmutación que llevan a cabo la interconexión de dichos elementos, por los que además fluyen un volumen apreciable de información de manera continua. Por esta razón también se dice que las redes WAN tienen carácter público, pues el tráfico de información que por ellas circula proviene de diferentes lugares, siendo usada por numerosos usuarios de diferentes países del mundo para transmitir información de un lugar a otro. A diferencia de las redes LAN (siglas de "local area network", es decir, "red de área local"), la velocidad a la que circulan los datos por las redes WAN suele ser menor que la que se puede alcanzar en las redes LAN. Además, las redes LAN tienen carácter privado, pues su uso está restringido normalmente a los usuarios miembros de una empresa, o institución, para los cuales se diseñó la red.

POR MÉTODO DE LA CONEXIÓN:

•     Medios guiados: cable coaxial, cable de par trenzado, fibra óptica y otros tipos de cables.
•      Medios no guiados: radio, infrarrojos, microondas, láser y otras redes inalámbricas.

 POR RELACIÓN FUNCIONAL:

•  Cliente-servidor.- La red Cliente/Servidor es aquella red de comunicaciones en la que todos los clientes están conectados a un servidor, en el que se centralizan los diversos recursos y aplicaciones con que se cuenta; y que los pone a disposición de los clientes cada vez que estos son solicitados. Esto significa que todas las gestiones que se realizan se concentran en el servidor, de manera que en él se disponen los requerimientos provenientes de los clientes que tienen prioridad, los archivos que son de uso público y los que son de uso restringido, los archivos que son de sólo lectura y los que, por el contrario, pueden ser modificados, etc
• Igual-a-Igual (p2p).- Una red peer-to-peer (P2P) o red de pares, es una red de computadoras en la que todos o algunos aspectos de ésta funcionan sin clientes ni servidores fijos, sino una serie de nodos que se comportan como iguales entre sí. Es decir, actúan simultáneamente como clientes y servidores respecto a los demás nodos de la red.

 POR TOPOLOGÍA DE RED:

 · Red en bus.- Red cuya topología se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

· Red en estrella.- Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste.

Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes.

 ·  Red en anillo (o doble anillo).-Topología de red en la que cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación.En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.



     · Red en malla (o totalmente conexa).-La topología en malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.

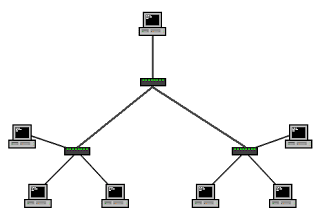

·  Red en árbol.-Topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.

·        Red mixta.- Cualquier combinación de las anteriores.

HERRAMIENTAS Y EQUIPO PARA CONFIGURAR CABLES

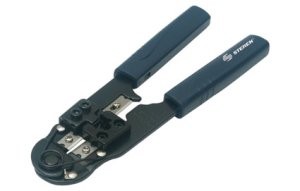

Pinza para RJ45

Esta pinza la usamos para colocar el plug de RJ-45 en el cable UTP, en la imagen podemos ver que en la parte baja tiene una navaja para cortar el cable y una muesca para pelar el cable; en la parte central tenemos la sección donde se mete el conector armado para armarlo. Este tipo de pinzas telefónicas, las podemos encontrar para poner no solo RJ45, sino también RJ11, RJ12.

TESTER

Esta herramienta nos permite verificar la continuidad de un cable UTP que hayamos armado, asi como tambien detectar cruzamientos, es decir, si al armar el cable intercambiamos la posicion de algun par de alambres.Esta herramienta es una alternativa economica realmente, ya que tambien podemos usar un multimetro con probador de cables UTP.

MULTIMETRO DE FIBRA

Un multímetro, también denominado polímetro,1 o tester, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas como corrientes y potenciales (tensiones) o/y pasivas como resistencias, capacidades y otras.
Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es la misma (con alguna variante añadida).

PELACABLES

 Las herramientas para pelar cables se usan para cortar el revestimiento de los cables y el aislamiento de los hilos. La herramienta de preparación de cable se utiliza para remover el revestimiento exterior de los cables de cuatro pares. También se puede utilizar para la mayoría de los cables coaxiales. La herramienta presenta una hoja de corte ajustable para adaptar los cables con los distintos grosores del revestimiento. El cable se inserta en la herramienta y luego se hace girar la herramienta alrededor del cable. La hoja corta sólo el revestimiento exterior. Esto permite al instalador quitar simplemente el revestimiento del cable para dejar al descubierto los pares trenzados.

PINZAS DE IMPACTO

Una ponchadora de impacto es una herramienta de punción con carga de resorte utilizado para empujar los hilos entre los pins de metal, permitiendo pelar al mismo tiempo el revestimiento del cable. Esto asegura una buena conexión eléctrica del cable con los pins que se encuentran dentro del Jack. La herramienta de punción también corta cualquier exceso de alambre.

Herramienta de Crimpar o Pinza crimpadora

Herramienta crimpadora de cable par trenzado basado en conectores del tipoRJ45. Se trata de una herramienta que al insertar un conector RJ45 con el cable, al presionar se realizan los contactos y queda fijado el conector al cable. Además dispone de una cuchilla para cortar y pelar cable en el mismo dispositivo

Kit de Herramientas

El Kit de Herramientas para Redes de la Serie Profesional de Nexxt Solutions tiene todo lo que necesita para cortar, pelar y entallar cables de datos, así como para verificar la configuración de la red. Es la combinación perfecta de herramientas, juego de dados y conectores para la instalación, mantención y reparación de cableado de red, especialmente concebida para el profesional que exige resultados de calidad.

PROBADOR DE RED

El probador es un pequeño manual probador de cable, que permite a los profesionales de la red de quickli y fácilmente verificar la integridad de los cables Ethernet de par trenzado.

En la segunda, el comprobador de prueba cables de par trenzado de pares abiertos, pares en cortocircuito, pares invertidos, pares cruzados y pares divididos. Basta con pulsar el botón de prueba, y el probador buscará automáticamente los defectos existentes en el cable.El especialmente diseñado terminador remoto se proporciona para administrar las pruebas en persona de los cables instalados.

 TALADRO PARA CANALETA
Se llama taladrar a la operación de mecanizado que tiene por objeto producir agujeros cilíndricos en una pieza cualquiera, utilizando como herramienta una broca. La operación de taladrar se puede hacer con un taladro portátil, con una máquina taladradora, en un torno, en una fresadora, en un centro de mecanizado CNC o en una mandriladora.

NIVEL TUBULAR

Tubo de material transparente y rígido conectado al depósito por dos bridas con dos válvulas manuales de corte. El líquido sube por el tubo hasta igualar al nivel del depósito

CINTA DE MEDIR

Una cinta métrica o un flexómetro es un instrumento de medida que consiste en una cinta flexible graduada y que se puede enrollar, haciendo que el transporte sea más fácil. También con ella se pueden medir líneas y superficies curvas.

PROBADOR DE CABLES

Es una herramienta que permite analizar cableados incorrectos y polarización de cables en su red. Su uso es rápido en el rastreo de la continuidad de los cables, permite hacer pruebas de tierra y aislamiento de cables trenzados paralelos.

 PINZA DESFORRADORA PARA CABLES DE FIBRA ÓPTICA
Este separador de cable de fibra óptica es ideal para el corte extremo y preciso de la superficie frontal de la fibra . Esta herramienta es capaz de despojar a 2,2 mm está diseñado para un uso fácil y rápido montaje de los conectores SCRJ
