TOPOLOGIA EN ARBOL

La Topología Árbol es aquella en la que la conexión se da de forma jerárquica, o en forma de árbol, como su nombre lo indica, ya que posee un nodo conectado a otros en forma ramificada.
La distribución de la información en forma jerárquica es posible gracias al enlace troncal, que consiste en un cable con capas ramificadas.
Este tipo de topología es apto para redes escolares y redes locales con banda ancha.

•  FUNCIONAMIENTO

Esta topologia funciona de la siguiente manera:
Posee un nodo que puede ser un hub o switch que se conecta a uno o más hosts y de éstos se pueden conectar otros más de forma jerárquica.
Los datos y señales se propagan por toda la red al pasar por los concentradores secundarios hasta todos los demás nodos conectado a la red.

• CARACTERISITICAS

Las características que presenta esta topología son similates a las topologías bus y estrella. Entre las más importantes se destacan:

• Facilita el crecimiento de la red: tiene la capacidad de conectar una gran cantidad de computadoras.• Posee nodos que transmiten y reciben información.• Todos los nodos que forman la red están directa o indirectamente conectados a un nodo central.• El nodo central distribuye su función con los otros nodos conectados aeste, llamados concentradores secundarios o ramas. Así, no todos los nodos se conectan directamente con el nodo central o conectador centra. El nodo central se encarha también de retrasmitir los patrones de bits, lo cual hace que la distancia a la que vaya la señal sea cada vez mayor.• En esta red, la falla de algún nodo secundario, no conlleva a la falla general, en sentido de seguridad.• Tiene distintos switches que controlan la transmisión de datos a todos los hosts mediante la estructura de la red

• COMPONENTES.

Algunos de los componentes que integran una topología árbol están:• Servidor: es un equipo que comparte recursos Hardware y Software con el resto de los equipos conectados a la red.• Estaciones de trabajo: son aquellos ordenadores conectados a la red y que disponen y comparten la información y recursos que ofrece la red así como pueden acceder a los servicios que proporciona un servidor.

•Switch: dispositivo electrónico que permite interconectar dos o más segmentos de red pasando datos de un segmento emisor a otro destinatario. Funciona como un filtro en la red, por lo que mejoran el rendimiento y la seguridad de Redes de Área Local - LAN.•El medio: conjunto de cableados y conectores que enlazan los componentes de la red. Los medios físicos más utilizados son el cable de par trenzado, cable coaxial, y la fibra óptica el cual constituye uno de los medios más utilizados.

•El medio: conjunto de cableados y conectores que enlazan los componentes de la red. Los medios físicos más utilizados son el cable de par trenzado, cable coaxial, y la fibra óptica el cual constituye uno de los medios más utilizados.

REPORTE DE PRÁCTICA: RED EN TOPOLOGIA ARBOL

TOPOLOGIA ESTRELLA

RED ESTRELLA

Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de este.

Dado su transmisión. Una red en estrella activa tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco.

Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes.

Topología Estrella

La topología estrella es una de las topologías más populares de un LAN (Local Area Network). Es implementada conectando cada computadora a un Hub central. El Hub puede ser Activo, Pasivo o Inteligente. Un hub activo es solo un punto de conexión y no requiere energía eléctrica. Un Hub activo (el más común) es actualmente un repetidor con múltiples puertos; impulsa la señal antes de pasarla a la siguiente computadora. Un Hub Inteligente es un hub activo pero con capacidad de diagnóstico, puede detectar errores y corregirlos.

En una red estrella típica, la señal pasa de la tarjeta de red (NIC) de la computadora que está enviando el mensaje al Hub y este se encarga de enviar el mensaje a todos los puertos. La topología estrella es similar a la Bus, todas las computadoras reciben el mensaje pero solo la computadora con la dirección, igual a la dirección del mensaje puede leerlo.

En la topología en estrella cada dispositivo solamente tiene un enlace punto a punto dedicado con el controlador central, habitualmente llamado concentrador. Los dispositivos no están directamente enlazados entre sí.

A diferencia de la topología en malla, la topología en estrella no permite el tráfico directo de dispositivos. El controlador actúa como un intercambiador: si un dispositivo quiere enviar datos a otro, envía los datos al controlador, que los retransmite al dispositivo final.

Una topología en estrella es más barata que una topología en malla. En una red de estrella, cada dispositivo necesita solamente un enlace y un puerto de entrada/salida para conectarse a cualquier número de dispositivos.

Este factor hace que también sea más fácil de instalar y reconfigurar. Además, es necesario instalar menos cables, y la conexión, desconexión y traslado de dispositivos afecta solamente a una conexión: la que existe entre el dispositivo y el concentrador.
Características

ü  En la topología estrella todas las computadoras están conectadas a un concentrador o hub central desde el cual se re direccionan los datos al computador adecuado.

ü  En este caso es una topología estrella pasiva, pues el hub es solo un dispositivo con muchos puertos. Si la función del hub lo realiza una computadora es una topología estrella activa. En este caso la computadora regenera la señal y la envía a su destino. Estas computadoras muchas veces funcionan como servidores y realizan labores estadísticos.

ü  La ventaja de la topología estrella es que si una computadora o nodo falla, esta no afecta el funcionamiento del resto de la red, pero si el hub o la computadora que hace la función de concentrador falla, falla toda la red.

ü  La velocidad de comunicación entre dos computadoras en el extremo de la red es baja debido a que este debe de pasar a través del hub o computadora central, en cambio la comunicación entre el hub o nodo central con cada computador puede ser mayor.

Los elementos que típicamente componen una LAN serían:

Dispositivos de red: estaciones y puestos de trabajo de usuario (clientes generalmente PCs) y otros periféricos y equipos auxiliares compartidos (impresoras modems, faxes dispositivos de almacenamiento etc.

•Adaptadores LAN también denominadas Tarjetas de Interfaz de Red.
•Medio Físico de Transmisión.
•Servidores.
•Sistema Operativo de Red (NOS – Network Operating System).

Configuración en estrella

Esta forma es una de las más antiguas y, en ella, todas las estaciones están conectadas directamente al servidor o a un ordenador central y todas las comunicaciones se han de hacer necesariamente a través de él.

ü  Permite incrementar y disminuir fácilmente el número de estaciones.
Si se produce un fallo en una de ellas no repercutirá en el funcionamiento general de la red, pero, si se produce un fallo en el servidor o en el ordenador central, la red completa se vendrá abajo.

ü  Tiene un tiempo de respuesta rápido en las comunicaciones de las estaciones con el servidor o con el ordenador central, y lenta en las comunicaciones entre las distintas estaciones de trabajo.

Tipos de cables de conexión

En el siguiente esquema (aun con riesgo de realizar una excesiva simplificación) se muestran las características comparadas de los cuatro tipos de cables utilizados para transmisión de datos.

Cable de par trenzado

Es un cable formado por un par de hilos de cobre trenzados ente sí y recubierto de una vaina de plástico. El grosor de los hilos y el número de vueltas del trenzado pueden variar. Normalmente no tiene blindaje o es muy reducido.

Puede ser apantallado (STP) con una impedancia de 120-150 ohmnios o sin apantalla (UTP) con una impedancia de 100 ohmnios.

REPORTE DE PRÁCTICA: RED EN TOPOLOGIA ESTRELLA

¿CÓMO TRANSFERIR INFORMACIÓN ENTRE ORDENADORES CONECTADOS A UNA MISMA RED O GRUPO DE TRABAJO?

Lo primero que tenemos que hacer es asignar a nuestro PC un nombre de grupo, por defecto tiene el nombre de WORKGRUP, yo recomiendo cambiarlo sino cualquiera que se conecte a nuestra red con las opciones sin configurar podría tener visible nuestros equipos y acceder a nuestra información privada.

La forma de cambiar el nombre el nombre de grupo y de equipo es la siguiente:
Nos dirigimos al menú de inicio y pulsamos con el botón derecho equipo, y seleccionamos propiedades.
Tener en cuenta que no pueden haber dos ordenadores con el mismo nombre en la red.
Para acceder a cambiar los nombres tendremos que pulsar donde pone cambiar la configuración:
Una vez que hayamos seleccionado la anterior opción nos aparecerá la siguiente pantalla en la que pulsaremos sobre cambiar.

Y ya tenemos las opciones para cambiar los nombres:

Ahora pulsamos en aceptar y nos saldrá un mensaje diciéndonos que ya estamos unidos al grupo, le pulsamos a aceptar:

 Y nos dirá que debemos reiniciar el equipo para poder aplicar los cambios:

Lo aceptamos y luego reiniciamos el equipo para que los cambios surjan efecto, una vez reiniciamos el PC volvemos al principio para comprobar que nuestra configuración ha tenido efecto. Ahora esto nos quedara así:

Ahora siguiendo los mismos pasos configuramos el otro PC
Una vez hecho lo anterior solo los queda probar nuestra red y verificar que nuestros pc se ven en el grupo de trabajo. La forma de verificar que ya tenemos nuestra red es dirigirnos al menú de inicio y pulsaremos sobre red.Luego nos aparecerá esto:

Donde os he enmarcado tendréis que pulsar y os aparecerá en siguiente menú en el que voy a elegir la primera opción:

Y si todo ha ido bien nos tienen que aparecer los equipos:

Ahora para que el otro equipo nos vea tendremos que activar la detección de redes, que lo podemos hacer de la misma forma que he hecho antes con el otro pc o entrar en el centro de redes donde encontraremos más opciones de configuración.

Para acceder al centro de redes iremos al panel de control ubicado en el menú de inicio.

Y nos aparecerá el panel de control donde además podremos configurar otras opciones del PC, pinchamos sobre red e internet Y luego pulsaremos el centro de redes.
En esta pantalla podremos además ver el estado de conexión configurar las opciones de lo queremos compartir, pero lo principal es que estén activadas las opciones de red y de compartir ficheros.

Si no estuviera activada tendremos que activarla, pulsaremos donde marco para desplegar el menú:

Y nos aparece el menú para poder activarlo:

En caso de problemas

Si tenéis problemas para detectar los ordenadores probar a cambiar en el tipo de red en que estáis:

Lo hacemos pinchando personalizar .Una vez pulsemos ahí seleccionamos la red privada y le damos a siguiente:

Otro problema que suele ser habitual es que nos pida contraseña para acceder a las carpetas que hemos puesto para compartir, por defecto en el centro de redes tenemos activado el uso compartido con contraseña, esto implica que si no tenemos contraseña en la cuenta no podremos acceder a las carpetas puesto que pedirá contraseña, si tenemos contraseña en cuenta tendremos que poner la misma.

En mi caso lo desactivo porque las personas que acceden a mi red son de confianza.

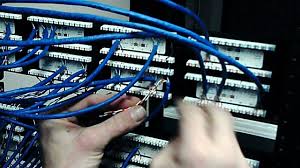

Configuración de panel de parcheo

• Paso 1:  Prepare el panel de parcheo de la categoría 6 y las herramientas necesarias. Para el montaje necesitará: panel de parcheo de 24 puertos, con organizador trasero, aparato para pelar y cortar pares trenzados, instrumento de terminación de pares trenzados con efecto de impacto, alicates cortantes, tijeras, marcadores de plástico, tensores de nailon sin apertura.

• Paso 2: Señale el cable con designaciones numéricas haciendo uso de los marcadores. En este caso se han utilizado marcadores de plástico redondos. Los marcadores redondos deben corresponder al diámetro del cable.

• Paso 3: Realice un corte circular del forro del cable para quitar el aislamiento superior. Para ello, debe realizar una vuelta entera con el instrumento alrededor del cable, y quitar la parte recortada del aislamiento. En este caso, se ha pelado el cable con un aparato para pelar y recortar pares trenzados.

• Paso 4: Quite la parte recortada del forro superior del cable. Se debe quitar solamente la cantidad de forro necesaria para realizar la terminación de forma cómoda (aproximadamente 50 mm).

• Paso 5: Remover (cortar con alicates cortantes) el separador de plástico en forma de cruz, de los pares. Este tipo de separador se utiliza en los cables de la categoría 6 y garantiza un emplazamiento óptimo de los cuatro pares trenzados dentro del forro, lo cual reduce su impacto mútuo.
• Paso 6: Introduzca el cable preparado en el módulo IDC del panel de parcheo. Ya que para el montaje del cable se utiliza el método de "contacto con desplazamiento del aislamiento" (IDC), no es necesario proteger el aislamiento de los conductores
• Paso 7: Distribuir los pares trenzados, guiándose por el marcaje de colores en el panel de parcheo, en conformidad con la variedad elegida T568A o T568B

• Paso 8: En la ilustración puede ver como los pares trenzados están colocados en los módulos IDC del panel de parcheo, en correspondencia con el marcaje de colores. Es muy importante mantener la integridad del trenzado de los pares.
• Paso 9: Haciendo uso de una herramienta especial, ponga el cable en posición de funcionamiento. Para introducir los conductores por dentro del módulo IDC es necesario apretarlos hasta el tope con la herramienta. La cuchilla del módulo IDC atraviesa el aislamiento y encaja en el metal del conductor, garantizando un contacto seguro.

• Paso 10: El primer cable montado en el módulo IDC del panel de parcheo. Si la herramienta de terminación de los pares trenzados no tiene incorporada ninguna cuchilla para cortar los hilos de forma automática, se deben cortar los cabos de los conductores con otra herramienta.
• Paso 11: Repita los pasos 3–6 para preparar el siguiente cable.
• Paso 12: Montar el siguiente cable en el módulo IDC del panel de parcheo
• Paso 13: De la misma forma, preparar y montar todos los cables. Y por último la presentación del panel de parcheo completamente montado, sin organizador trasero.
• Paso 14: Fijar cada cable en el organizador trasero con tensores de plástico


Agrupe cuidadosamente todos los cables y fíjelos con tensores de plástico. Al compresionar los cables, preste atención a que no estén demasiado tensados. Los cables se pueden compresionar tanto hacia un lado (en la foto), como hacia diferentes direcciones

• Paso 15: Montar el Panel de parcheo en posición de funcionamiento, montado en bastidor 19" del Rack


CANALETAS

TIPOS DE CANALETAS

• ·         Canaletas tipo escaleras:

Estas bandejas son muy flexibles, de fácil instalación y fabricadas en diferentes dimensiones, bajo pedido. Son de uso exclusivo para zonas techadas, fabricadas en planchas de acero galvanizado de 1.5 Mm. y 2.0 Mm. de espesor. Su diseño permite al contratista escoger conductores para instalaciones no entubadas, lo cual significa un ahorro considerable.

• ·         Tipo Cerrada

Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la vista o en falso techo.  Utilizadas tanto para instalaciones eléctricas, de comunicación o data.
Este tipo de canaleta tiene la ventaja de poder recorrer áreas sin techar si se cuenta con la tapa adecuada.  Fabricadas en plancha galvanizada, en espesores y dimensiones según la especificación del cliente.

• ·         Tipos Especiales

Se pueden fabricar todo tipo de diseños y colores bajo pedidos especiales.
Estas bandejas pueden ser del tipo de colgar o adosar en la pared y pueden tener perforaciones para ALBERGAR salidas para interruptores, toma - corrientes, datos o comunicaciones.
La pintura utilizada en este tipo de bandejas es electrostática en polvo, dándole un acabado insuperable.

• Canaletas plásticas:



•     Canales ranurados:

Facilita y resuelve todos los problemas de conducción y distribución de cables. Se utilizan para fijación a paredes, chasis y paneles, vertical y horizontalmente.
Los canales, en toda su longitud, están provistas de líneas de prerruptura dispuestas en la base para facilitar el corte de un segmento de la pared para su acoplamiento con otras canales formando T, L, salida de cables, etc.

•      Canal salvacables:

Diseñado especialmente para proteger y decorar el paso de cables de: telefonía, electricidad, megafonía, computadores, etc. por suelos de oficinas.
Los dos modelos de Salvacables disponen de tres compartimentos que permiten diferenciar los distintos circuitos.

 PARA CONOCER EL PRECIO BASTA CON VISITAR LOS CATÁLOGOS.

INTERLINK

DEXSON

CABLEADO ESTRUCTURADO

Se conoce como cableado estructurado al sistema de cables, conectores, canalizaciones y dispositivos que permiten establecer una infraestructura de telecomunicaciones en un edificio. La instalación y las características del sistema deben cumplir con ciertos estándares para formar parte de la condición de cableado estructurado

En estos casos, el tendido suele desarrollarse con cable de par trenzado de cobre (para redes de tipo IEEE 802.3), aunque también puede utilizarse cable de fibra óptica o cable coaxial.El cable horizontal (que corre horizontalmente entre el suelo y el techo). El cableado horizontal incluye:

•   Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de trabajo (en inglés: work area outlets, WAO).
•

•     Cables y conectores de transición instalados entre las salidas del área de trabajo y el cuarto de telecomunicaciones.
•     Paneles de empalme (patch panels) y cables de empalme utilizados para configurar las conexiones de cableado horizontal en el cuarto de telecomunicaciones.

Se deben hacer ciertas consideraciones a la hora de seleccionar el cableado horizontal: contiene la mayor cantidad de cables individuales en el edificio.

Elementos de un cableado Estructurado horizontal

o   Cable Horizontal y Hardware de Conexión (también llamado "cableado horizontal") que proporcionan los medios básicos para transportar señales de telecomunicaciones entre el área de trabajo y el cuarto de telecomunicaciones. Estos componentes son los "contenidos" de las rutas y espacios horizontales.

o   Rutas y Espacios Horizontales (también llamado "sistemas de distribución horizontal"). Las rutas y espacios horizontales son utilizados para distribuir y soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones. Estas rutas y espacios son los "contenedores" del cableado Horizontal.

o   Una tubería de ¾ in por cada dos cables UTP.

o   Una tubería de 1in por cada cable de dos fibras ópticas. El cable vertical, troncal o backbone (que interconecta diversos cuartos) La norma EIA/TIA 568 prevé la ubicación de la transmisión de cableado vertical a horizontal, y la ubicación de los dispositivos necesarios para lograrla, en habitaciones independientes con puerta destinada a tal fin, ubicadas por lo menos una por piso, denominadas armarios de telecomunicaciones. Se utilizan habitualmente gabinetes estándar de 19 pulgadas de ancho, con puertas, de aproximadamente 50 cm de profundidad y de una altura entre 1,5 y 2 metros. En dichos gabinetes se dispone generalmente de las siguientes secciones:     Acometida de los puestos de trabajo: dos cables UTP llegan desde cada puesto de trabajo.    Acometida del backbone telefónico: cable multipar que puede determinar en regletas de conexión o en patch panels.       Acometida del backbone de datos: cables de fibras ópticas que se llevan a una bandeja de conexión adecuada     El cuarto de telecomunicaciones (con los equipos de telecomunicaciones). o    El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. o    El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado o    El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones. o    El diseño de un Cuarto de Telecomunicaciones depende de: • El tamaño del edificio. • El espacio de piso a servir. • Las necesidades de los ocupantes. • Los servicios de telecomunicaciones a utilizarse ELEMENTOS COMPONENTES DEL SISTEMA     Productos para la Interconexión. Los productos para la interconexión proveen del medio de terminación para el cableado y al mismo tiempo sientan las bases para administrar los traslados, las adiciones y los cambios. Hay dos tipos de equipo para interconectar: los paneles conmutadores o "patch panels", y los bloques con perforaciones o bloques tipo "punch-down". Cable Principal Un sistema de cableado estructurado consiste de cables horizontales de distribución independiente, conectados por intermedio de productos para interconexión al cableado ascendente o cableado principal. El cable principal parte del punto principal de distribución y se interconecta con todas las salidas de telecomunicaciones. Los cables principales están hechos típicamente de fibras ópticas o de cobre con pares múltiples. ·         Cuarto de telecomunicaciones. Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones.    Ductos: El número y tamaño de los ductos utilizados para accesar el cuarto de telecomunicaciones varía con respecto a la cantidad de áreas de trabajo, sin embargo se recomienda por lo menos tres ductos de 100 milímetros (4 pulgadas) para la distribución del cable del backbone. Los ductos de entrada deben de contar con elementos de retardo de propagación de incendio "firestops". Entre TC de un mismo piso debe haber mínimo un conduit de 75 mm. ·         Cableado Interior Los cables interiores incluyen el cableado horizontal desde el armario repartidor de planta correspondiente hasta el área de trabajo y del cableado de distribución para la conexión de los distintos repartidores de planta. La instalación de un sistema de cableado en un edifico nuevo es relativamente sencilla, si se toma la precaución de considerar el cableado un componente a incluir en la planificación de la obra, debido a que los instaladores no tienen que preocuparse por la rotura de panelados, pintura, suelos, etc. La situación en edificios ya existentes es radicalmente diferente. Las principales opciones de encaminamiento para la distribución hacia el área de trabajo son:       Falso suelo      Suelo con canalizaciones      Conducto en suelo      Canaleta horizontal por pared      Aprovechamiento canalizaciones     Sobre suelo

Cuarto de equipos

El cuarto de equipos es un espacio centralizado para los equipos de telecomunicaciones (Ej. PBX, Equipos de Cómputo, Switch), que sirven a los ocupantes del edificio.

Este cuarto, únicamente debe guardar equipos directamente relacionados con el sistema de telecomunicaciones y sus sistemas de soporte. La norma que estandariza este subsistema es la EIA/TIA 569.

Se deben tener en cuenta las siguientes consideraciones al momento de diseñar el cuarto de equipos: 1. Selección del Sitio Cuando se seleccione el cuarto de equipos se deben evitar sitios que estén restringidos por componentes del edificio que limiten la expansión tales como: elevadores, escaleras, etc.

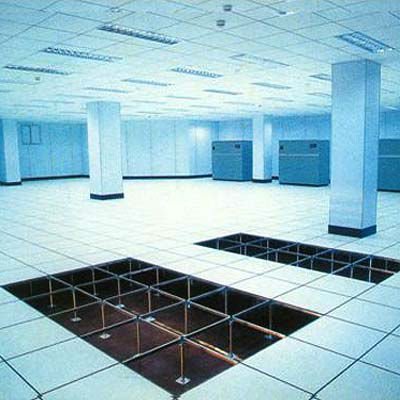

La capacidad de resistencia del piso debe ser tal que soporte la carga distribuida y concentrada de los equipos instalados. La carga distribuida debe ser mayor a 12.0 kpa (250 lbf/ft2) y la carga concentrada debe ser mayor a 4.4 kN (1000 lbf) sobre el área de mayor concentración de equipos.

El cuarto de equipos no debe estar localizado debajo de niveles de agua a menos que medidas preventivas se hayan tomado en contra de la infiltración de agua. Un drenaje debe ser colocado en el cuarto en caso de que exista el ingreso de agua.     Cuarto de entrada de servicios "acometidas" Consiste en cables, accesorios de conexión, dispositivos de protección, y demás equipo necesario para conectar el edificio a servicios externos. Puede contener el punto de demarcación. Ofrecen protección eléctrica establecida por códigos eléctricos aplicables. Deben ser diseñadas de acuerdo a la norma TIA/EIA-569-A. Los requerimientos de instalación son precauciones en el manejo del cable Los cables no deben enrutarse en grupos muy apretados ·         Area de trabajo El área de trabajo se extiende de la toma/conector de telecomunicaciones o el final del sistema de cableado horizontal, hasta el equipo de la estación y está fuera del alcance de la norma EIA/TIA 568­A. Su nombre lo dice todo, Es el lugar donde se encuentran el personal trabajando con las computadoras, impresoras, etc. En este lugar se instalan los servicios (nodos de datos, telefonía, energía eléctrica, etc.) Es el punto donde se concentran todas las conexiones que se necesitan en el área de trabajo. ·         Sistema de puesta a tierra El sistema de puesta a tierra y puenteo establecido en estándar ANSI/TIA/EIA-607 es un componente importante de cualquier sistema de cableado estructurado moderno. El gabinete deberá disponer de una toma de tierra, conectada a la tierra general de la instalación eléctrica, para efectuar las conexiones de todo equipamiento. El conducto de tierra no siempre se halla indicado en planos y puede ser único para ramales o circuitos que pasen por las mismas cajas de pase, conductos ó bandejas. Los cables de tierra de seguridad serán puestos a tierra en el subsuelo. NORMAS Y ESTANDARES El Instituto Americano Nacional de Estándares, la Asociación de Industrias de Telecomunicaciones y  la Asociación de Industrias Electrónicas (ANSI/TIA/EIA) publican conjuntamente estándares para la manufactura, instalación y rendimiento de equipo y sistemas de telecomunicaciones y electrónico.  Cinco de estos estándares de ANSI/TIA/EIA definen cableado de telecomunicaciones en edificios.  Cada estándar cubre un parte específica del cableado del edificio. Los estándares establecen el cable, hardware, equipo, diseño y prácticas de instalación requeridas.  ANSI/TIA/EIA-568-A Estándar de Cableado de Telecomunicaciones en Edificios Comerciales ANSI/TIA/EIA-569 Estándar para Ductos y Espacios de Telecomunicaciones en Edificios Comerciales ANSI/TIA/EIA-570 Estándar de Alambrado de Telecomunicaciones Residencial y Comercial Liviano ANSI/TIA/EIA-606 Estándar de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales ANSI/TIA/EIA-607 Requerimientos para Telecomunicaciones de Puesta a Tierra y Puenteado de Edificios Comerciales
