Configuración de panel de parcheo


  • Paso 1:  Prepare el panel de parcheo de la categoría 6 y las herramientas necesarias. Para el montaje necesitará: panel de parcheo de 24 puertos, con organizador trasero, aparato para pelar y cortar pares trenzados, instrumento de terminación de pares trenzados con efecto de impacto, alicates cortantes, tijeras, marcadores de plástico, tensores de nailon sin apertura.
  • Paso 2: Señale el cable con designaciones numéricas haciendo uso de los marcadores. En este caso se han utilizado marcadores de plástico redondos. Los marcadores redondos deben corresponder al diámetro del cable.

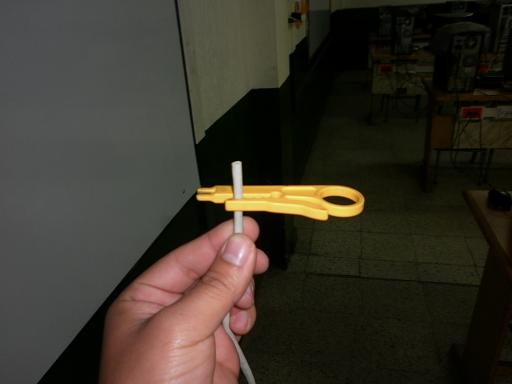

  • Paso 3: Realice un corte circular del forro del cable para quitar el aislamiento superior. Para ello, debe realizar una vuelta entera con el instrumento alrededor del cable, y quitar la parte recortada del aislamiento. En este caso, se ha pelado el cable con un aparato para pelar y recortar pares trenzados.
  • Paso 4: Quite la parte recortada del forro superior del cable. Se debe quitar solamente la cantidad de forro necesaria para realizar la terminación de forma cómoda (aproximadamente 50 mm).
  • Paso 5: Remover (cortar con alicates cortantes) el separador de plástico en forma de cruz, de los pares. Este tipo de separador se utiliza en los cables de la categoría 6 y garantiza un emplazamiento óptimo de los cuatro pares trenzados dentro del forro, lo cual reduce su impacto mútuo.
  • Paso 6: Introduzca el cable preparado en el módulo IDC del panel de parcheo. Ya que para el montaje del cable se utiliza el método de "contacto con desplazamiento del aislamiento" (IDC), no es necesario proteger el aislamiento de los conductores
  • Paso 7: Distribuir los pares trenzados, guiándose por el marcaje de colores en el panel de parcheo, en conformidad con la variedad elegida T568A o T568B
  • Paso 8: En la ilustración puede ver como los pares trenzados están colocados en los módulos IDC del panel de parcheo, en correspondencia con el marcaje de colores. Es muy importante mantener la integridad del trenzado de los pares.
  • Paso 9: Haciendo uso de una herramienta especial, ponga el cable en posición de funcionamiento. Para introducir los conductores por dentro del módulo IDC es necesario apretarlos hasta el tope con la herramienta. La cuchilla del módulo IDC atraviesa el aislamiento y encaja en el metal del conductor, garantizando un contacto seguro.
  • Paso 10: El primer cable montado en el módulo IDC del panel de parcheo. Si la herramienta de terminación de los pares trenzados no tiene incorporada ninguna cuchilla para cortar los hilos de forma automática, se deben cortar los cabos de los conductores con otra herramienta.
  • Paso 11: Repita los pasos 3–6 para preparar el siguiente cable.
  • Paso 12: Montar el siguiente cable en el módulo IDC del panel de parcheo
  • Paso 13: De la misma forma, preparar y montar todos los cables. Y por último la presentación del panel de parcheo completamente montado, sin organizador trasero.
  • Paso 14: Fijar cada cable en el organizador trasero con tensores de plástico
Agrupe cuidadosamente todos los cables y fíjelos con tensores de plástico. Al compresionar los cables, preste atención a que no estén demasiado tensados. Los cables se pueden compresionar tanto hacia un lado (en la foto), como hacia diferentes direcciones

  • Paso 15: Montar el Panel de parcheo en posición de funcionamiento, montado en bastidor 19" del Rack
